电伴热设计

► 电伴热设计参数：

﹡ 管道维持温度

﹡ 管道间歇最高温度

﹡ 最高环境温度

﹡ 最低环境温度

﹡ 物料所允许最高温度

﹡ 保温材料型号

﹡ 保温材料厚度

﹡ 管道直径

﹡ 管道长度

﹡ 支架间隔

﹡ 阀门数量

﹡ 管道的危险区域

﹡ 配电系统及开关容量要求

电伴热设计-管线热损失计算及伴热线选型：

►管线热损失的计算：

﹡第一步：计算温差,用如下公式：△T=TM-TA（TM维持温度，TA最低环境温度）

﹡第二步：由计算手册查出热量损失值。(如在室内，将热损值乘0.9)

﹡第三步：保温类型的补偿

从设计手册查得管道保温系数，乘以第二步计算的管道热损值，得到每米管道真正的散热量，伴热的目的就是补偿该散热量。

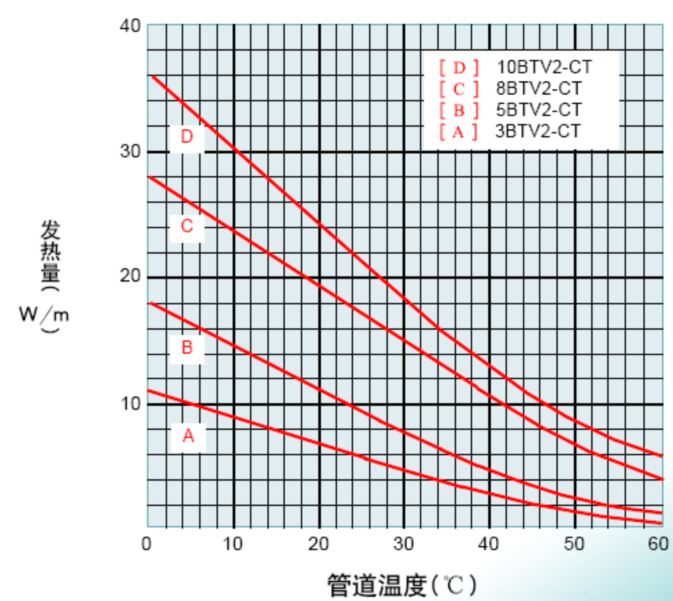

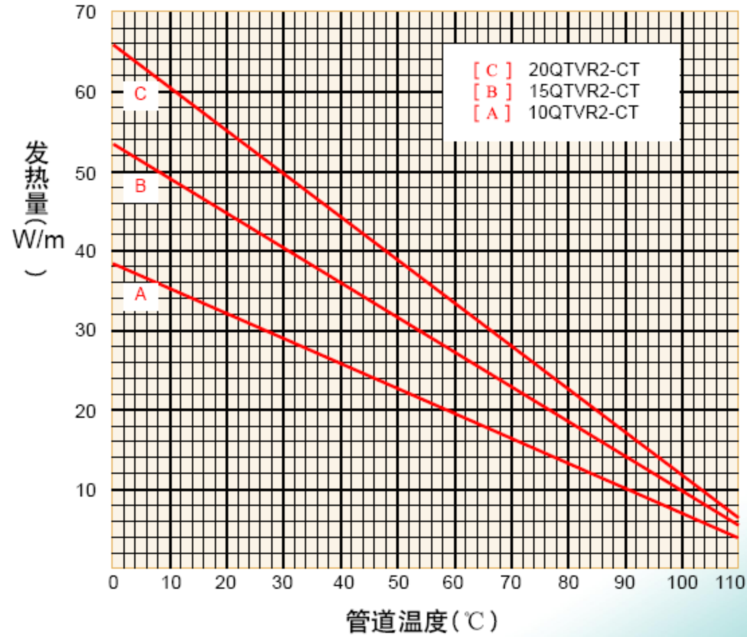

► 伴热线的选型：

﹡要求伴热线在维持温度下的输出功率不低于热损失；

﹡伴热线的最高暴露温度要适应管线的间歇最高温度。

► 伴热电缆长度计算

﹡计算伴热管道所需伴热线的长度

﹡计算伴热阀门所需伴热线的数量

﹡计算伴热管道支架所需伴热线的数量

﹡计算伴热接线盒安装所需伴热线余量

﹡汇总全部所需的伴热线的余量
